Wie installieren Sie Ihren Grand-Mère Ofen ?

Ihr Ofen wird in einem Bausatz geliefert.

Alle nachstehend beschriebenen Materialen und Ausrüstungen werden mit dem Ofen in der Version „Mit Ausrüstung „ geliefert, mit Ausnahme der Träger.

Es ist daher leicht zu installieren und wird mit einer detaillierten, illustrierten Installationsanleitung geliefert.

Hier sind die wichtigsten Montageschritte für die Produktreihe TRADITION (Modelle MARMITON, CAMPAGNARD und GOURMET) aufgeführt:

• Aufbau des Trägers für den Ofen :

Der Träger wird gemauert oder aus Stahl hergestellt.
Die Arbeitsoberfläche des Ofens liegt generell auf einer Höhe von 1.20 m (Die Höhe kann an die Grösse des Benutzers angepasst sein).
Die Abmessungen dieses Trägers sind entsprechend dem Ofen in der Installationsanleitung angegeben.
Four Grand-Mère kann auch eine an Ihren Ofen angepasster Stahlbeton oder Metall Träger liefern.

• Montage des Bodens :

Nach der Verlegung der mit dem Ofen gelieferten Isolierplatte können Sie den Boden verlegen und darauf die Ziegelplatten Kante an Kante auflegen.

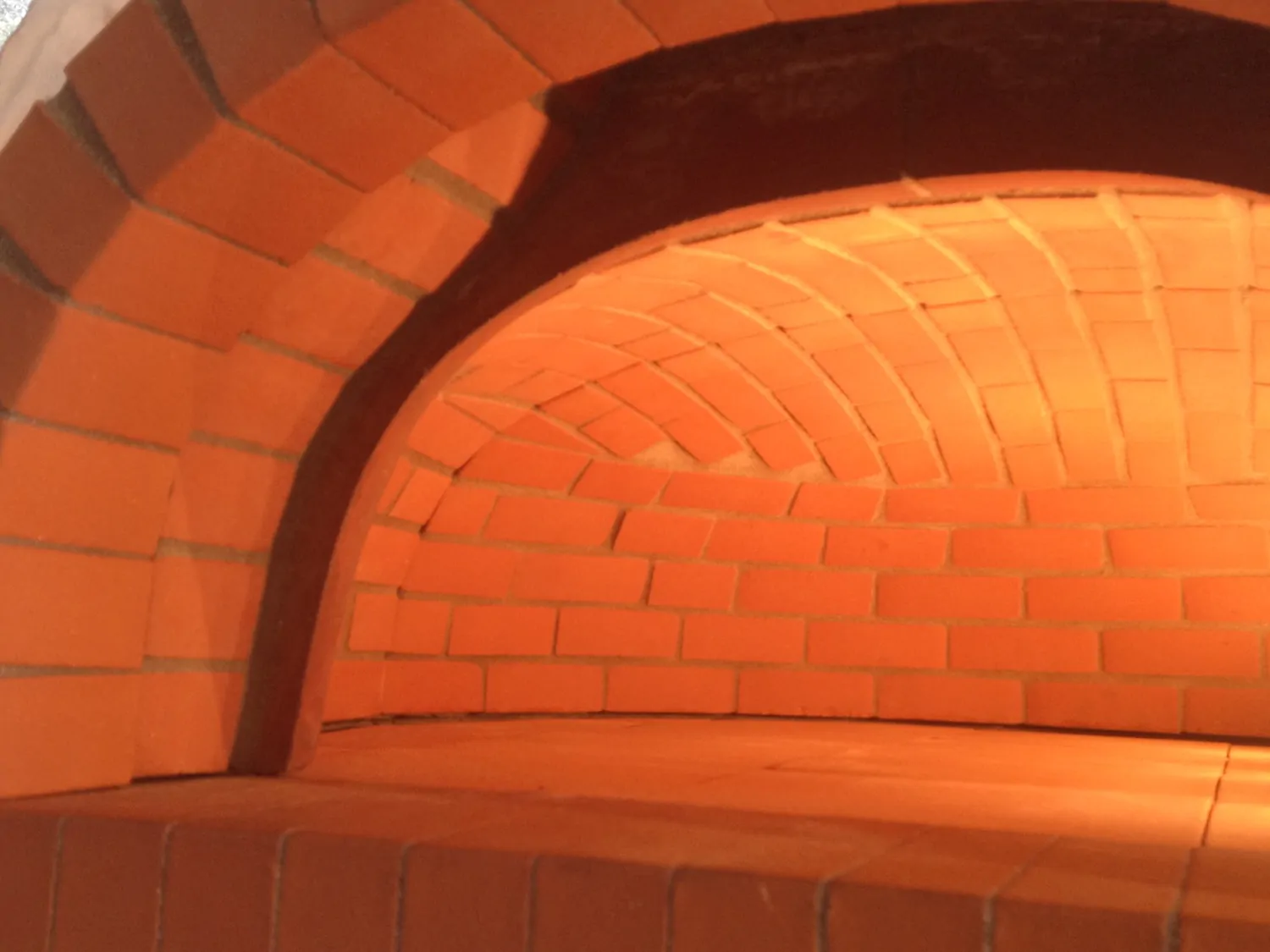

• Montage des Gewölbes :

Das Gewölbe ist ein-oder zweiteilig (es hängt vom Ofenmodel ab).
Es wird auf den Boden gelegt, deren Rand des Feuerbodens mit Mörtel bedeckt ist. Der Mörtel gewährleistet eine korrekte Abdichtung der Baugruppe.

• Montage des Eingangsbogens :

Eine Mörtelfuge sorgt für eine Abdichtung zwischen Eingangsbogen und Gewölbe.

• Montage der Gusseiserne Tür :

Die gusseiserne Tür wird mit den mitgelieferten Schrauben an des Eingangsbogens befestigt.

• Der Rauchabzugskanal :

Der Rohranschlusskasten ist mitgeliefert (mit dem Ofen “mit Ausrüstung”). Er wird mit dem mitgelieferten Stiftschrauben befestigt und kann ein 160 mm Durchmesser Rohr tragen.

• Das Gewölbe Thermometer :

Recht von Eingang, ein Loch im Gewölbe wird gemacht, um den Stiel des Thermometers zu bekommen.

• Isolierung des Gewölbes :

Zweilagige Mineralfaser “Hohe Temperatur” und ein Blattaluminium sind mitgeliefert.

• Verkleidung :

Sollte Ihr Ofen im Wetter draussen zu stehen können, muss er unbedingt gegen die Wetter Einflüsse geschützt werden.
Wir stellen einige Beispiele für Innen- und Außenverkleidungen vor.

Wir bieten auch eine Haube an, die sowohl für die Installation im Haus als auch im Garten geeignet ist.
Das schlüsselfertige Paket (Träger / Haube / Rauchabzugskanal) erleichtert auch die Installation Ihres Marmiton- oder Campagnard-Ofens.

Um Sie bei dieser Montage zu unterstützen, steht Ihnen auf unserer Website eine Diashow zur Verfügung, die die Montage eines CAMPAGNARD Ofens auf einem Wagen präsentiert.
